拱形支架
顶部为弧梁，腿部与分段方式仍按具体图纸确认。

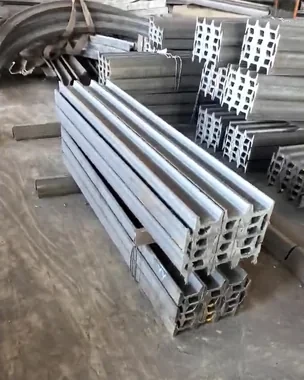

矿工钢支架
矿工钢拱形、梯形支架按图定制
常见图纸标注有 9#、11#、12#，实际材料、截面、尺寸和构件组成以双方确认的图纸为准。
常见结构
拱形与梯形支架
示意图仅呈现轮廓；材料、尺寸及分段按双方确认图纸执行。
9#11#12#
9#、11#、12# 是常见图纸标注，不代表现货、固定结构或统一价格。
梯形支架
直横梁与带角度双腿形成下乍，方向和尺寸以图纸为准。
读图要点
拿到矿工钢图纸，先看三处
图纸上的标注位置不同，表达的内容也不同。
标题栏与材料栏
查看图纸版本、矿工钢标注、材料要求和采用标准。
总成轮廓
分清拱形或梯形，核对整架宽度、高度、腿型和分段。
构件与节点
对应构件图号、数量、连接位置及图纸已有的节点说明。
矿山巷道支护用型钢标准
GB/T 4697-2017《矿山巷道支护用热轧型钢》
2018 年 4 月 1 日实施；实际订单仍需核对项目适用标准。
查看官方信息型号不能代替的资料
- 项目文件中的材料牌号与截面要求
- 构件关系、尺寸和连接说明
- 项目采用的标准版本与验收文件
矿工钢材料与结构问答
9#、11#、12# 是整架尺寸吗？
不是。这些是常见图纸标注，整架宽度、高度和分段尺寸需要另行查看图纸。
图纸只写“矿工钢”是否足够？
不够。还需要明确截面标注、材料要求、采用标准及构件图号。
拱形与梯形能共用一份构件表吗？
不能直接共用。两种结构的梁腿关系、构件长度和连接位置不同，应分别对应图纸。
引用 GB/T 4697-2017 是否等于订单已经符合标准？
不等于。订单适用标准和验收结果必须结合项目文件逐单确认。
